برق صنعتی چیست؟ تجهیزات، کاربردها و ایمنی

برق صنعتی به عنوان ستون فقرات هر واحد تولیدی و زیرساخت فنی صنایع، نقشی فراتر از تأمین انرژی دارد؛ این حوزه، زبان مشترک میان مهندسی برق، کنترل فرایند، اتوماسیون و نگهداری است. در دنیای امروز که سرعت، دقت و قابلیت اطمینان، معیار اصلی بهره وری در صنعت محسوب می شوند، سیستم های برق صنعتی به مثابه قلب تپنده ی کارخانه ها و مراکز تولیدی عمل می کنند.

توسعه ی فناوری در زمینه ی تجهیزات الکتریکی، سیستم های کنترل هوشمند، درایوها و تابلوهای برق باعث شده است که مدیریت انرژی و ایمنی در محیط های صنعتی به سطحی بسیار دقیق و علمی ارتقا یابد. برق صنعتی دیگر صرفاً انتقال توان الکتریکی نیست؛ بلکه یک سامانه ی مهندسی پیشرفته برای کنترل، پایش و حفاظت از فرایندهای پیچیده ی صنعتی است.

هرچند ذات برق همواره وابسته به قوانین فیزیکی ثابت است، اما شیوه ی به کارگیری آن در محیط های صنعتی به شدت تخصصی و وابسته به استانداردهای بین المللی است. مهندسان و تکنسین های این حوزه باید علاوه بر درک عمیق از مفاهیم الکتریکی، با اصول طراحی، الزامات ایمنی و فناوری های نوین اتوماسیون نیز آشنا باشند و همچنین در تهیه هسیم و کابل های مناسب برای اهداف مورد نظر نیز تبهر داشته باشند.

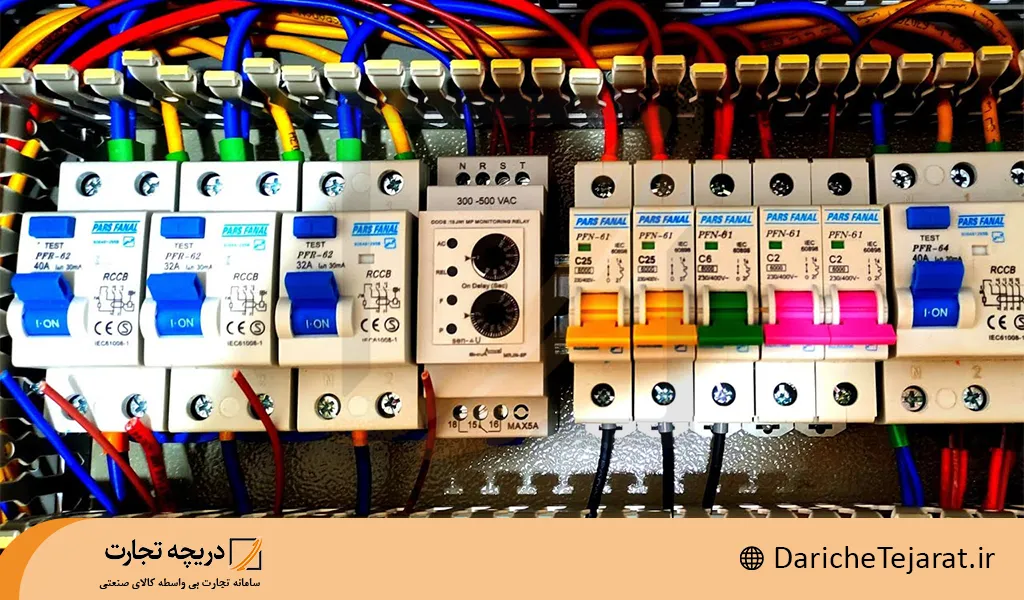

برق صنعتی چیست و چه تفاوتی با برق خانگی دارد؟

برق صنعتی شاخه ای از مهندسی برق است که به طراحی، اجرا، بهره برداری و نگهداری سیستم های الکتریکی در محیط های صنعتی می پردازد. این سیستم ها برای تأمین انرژی ماشین آلات سنگین، خطوط تولید، سیستم های اتوماسیون و کنترل فرایند به کار می روند.

در مقایسه با برق خانگی که معمولاً در محدوده ی ولتاژ ۲۲۰ ولت تک فاز یا ۳۸۰ ولت سه فاز محدود می شود، برق صنعتی گستره ی وسیع تری از ولتاژ و جریان را شامل می گردد. در صنایع، از شبکه های فشار ضعیف (Low Voltage) تا فشار متوسط (Medium Voltage) و حتی فشار قوی (High Voltage) استفاده می شود. جریان ها در این محیط ها چندین برابر بارهای خانگی هستند و نیاز به تجهیزات سنگین تر و مقاوم تر دارند.

در برق خانگی، تمرکز بر راحتی و ایمنی مصرف کننده است؛ اما در برق صنعتی، موضوعاتی چون پایداری توان، راندمان انرژی، حفاظت تجهیزات، کنترل اتوماسیون و قابلیت اطمینان اهمیت حیاتی دارند. تجهیزات غالب در برق صنعتی شامل تابلو برق های صنعتی، موتورها، ترانسفورماتورها، باس بارها، کلیدهای قدرت، اینورترها و سیستم های حفاظتی است.

پیشنهاد تجاری: آگهی های تجهیزات برق صنعتی

انواع سیستم های برق صنعتی و ویژگی های هرکدام

سیستم های برق صنعتی به سه رده ی اصلی تقسیم می شوند:

1. سیستم های فشار ضعیف (LV): سیستم هایی با ولتاژ کمتر از ۱۰۰۰ ولت (معمولاً ۲۲۰ تا ۴۰۰ ولت) که برای تغذیه ی ماشین آلات سبک، تجهیزات کنترلی حامل میکروکنترلر ها، روشنایی کارخانه و خطوط توزیع محلی استفاده می شوند. طراحی این سیستم ها بر مبنای سادگی، ایمنی و انعطاف پذیری است.
2. سیستم های فشار متوسط (MV): در محدوده ی ولتاژ ۱ تا ۳۶ کیلوولت قرار دارند و معمولاً برای انتقال انرژی بین پست های توزیع و تابلوهای اصلی کارخانه مورد استفاده قرار می گیرند. در این بخش از کلیدهای قدرت، دژنکتورها، ترانسفورماتورهای توزیع، و سیستم های حفاظتی پیچیده تر بهره گرفته می شود.
3. سیستم های فشار قوی (HV): ولتاژ بالاتر از ۳۶ کیلوولت در انتقال اصلی برق به کار می رود. این بخش شامل خطوط انتقال، پست های برق، ترانس های قدرت و سیستم های پایش و حفاظت پیشرفته است. طراحی این سیستم ها نیازمند رعایت دقیق استانداردهای IEC و IEEE است.

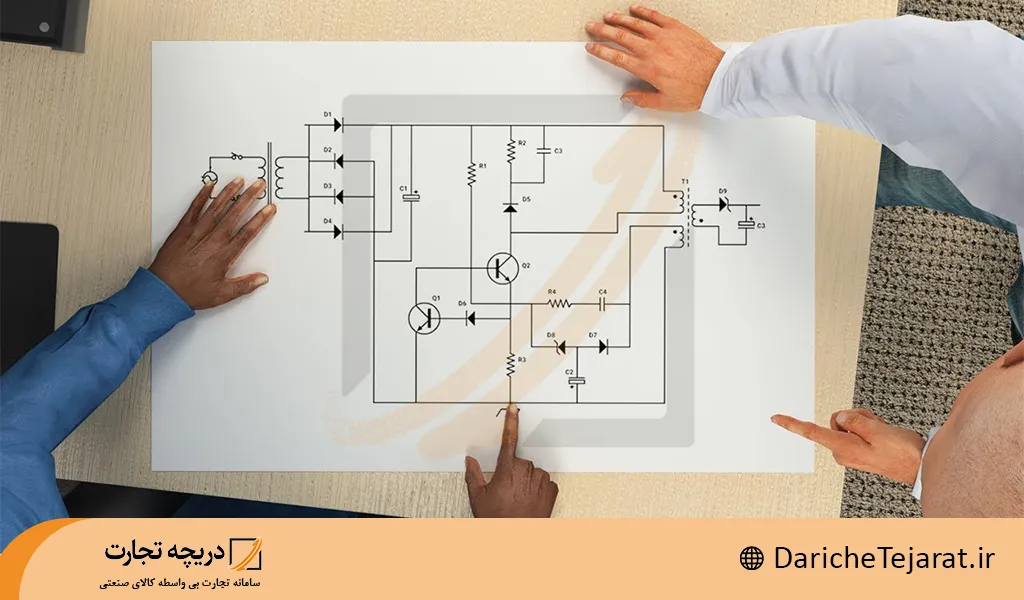

نقشه برق صنعتی و اهمیت آن

نقشه برق صنعتی، در واقع زبان گرافیکی و دقیق سیستم های الکتریکی است که ارتباط میان تجهیزات، نحوه ی انتقال انرژی و مسیرهای کنترل را به صورت مستند و قابل درک نمایش می دهد. این نقشه ها، پایه ی طراحی، نصب، عیب یابی و نگهداری سیستم های برق صنعتی محسوب می شوند و بدون آن ها هیچ مهندسی قادر به اجرای دقیق پروژه نخواهد بود.

در محیط های صنعتی که مجموعه ای از تابلوهای برق، موتورها، سنسورها، کابل ها و تجهیزات اتوماسیون وجود دارد، نقشه های برق صنعتی راهنمای اصلی برای مهندسان برق و تکنسین ها هستند. هر خط در این نقشه بیانگر یک مسیر انرژی، فرمان یا کنترل است و هر نماد (Symbol) معرف یک تجهیز خاص.

یکی از متداول ترین و بنیادی ترین انواع نقشه ها در طراحی سیستم های برق صنعتی، نقشه ی تک خطی یا Single Line Diagram (SLD) است. این نوع نقشه، ساختار کلی سیستم قدرت را با استفاده از خطوط و نمادهای ساده نشان می دهد تا رابطه ی بین اجزای اصلی مانند ترانسفورماتور، کلید قدرت، فیوز، تابلو، باس بار و بارهای نهایی قابل درک باشد. به عنوان مثال:

• نماد M بیانگر موتور است.
• نماد Q نشان دهنده ی کلید قدرت (Power Switch) است.
• نماد F برای فیوز یا تجهیزات حفاظتی در برابر جریان بیش از حد به کار می رود.
• نماد K معمولاً معرف کنتاکتور یا رله فرمان است.
• نماد T به ترانسفورماتور اختصاص دارد.

این استانداردها مطابق با استاندارد بین المللی IEC 60617 تدوین شده اند تا تمامی نقشه های برق صنعتی در سراسر دنیا قابل فهم و یکپارچه باشند.

خواندن نقشه برق صنعتی، مهارتی کلیدی برای تکنسین ها و مهندسان برق است. از طریق این نقشه ها، می توان مسیر سیم کشی، محل قرارگیری تابلوها، نحوه ی اتصال تجهیزات، و حتی جزئیات مربوط به سیستم ارت (Earthing System) و حفاظت نشتی جریان را تشخیص داد.

در واقع، بدون وجود نقشه دقیق و استاندارد، حتی کوچک ترین تغییر در مسیر کابل ها یا جابجایی یک تابلو می تواند منجر به خطای جدی، افت توان یا حتی آسیب به تجهیزات برق صنعتی شود. به همین دلیل در مراحل طراحی و اجرای هر پروژه، ترسیم نقشه های الکتریکی دقیق و بر اساس استانداردهای IEC و ISIRI از اهمیت حیاتی برخوردار است.

پیشنهاد تجاری: درج آگهی فروش موتور الکتریکی

تفاوت برق صنعتی AC و DC

در حوزه ی برق صنعتی، دو نوع جریان اصلی وجود دارد: جریان متناوب (AC) و جریان مستقیم (DC). هر یک از این دو نوع جریان ویژگی ها، کاربردها و مزایای خاص خود را دارند و انتخاب میان آن ها بر اساس نوع بار، نوع فرآیند و شرایط عملیاتی انجام می شود.

جریان برق صنعتی متناوب (AC)

در سیستم های صنعتی، جریان متناوب پرکاربردترین نوع جریان است. این نوع جریان با فرکانس ثابت (معمولاً ۵۰ یا ۶۰ هرتز) در شبکه توزیع می شود. ویژگی برجسته ی AC، قابلیت انتقال آسان و تغییر سطح ولتاژ با استفاده از نصب تجهیزات انتقال نیرو و ترانسفورماتور صنعتی است. این امر باعث می شود بتوان انرژی را در فواصل طولانی با تلفات کم منتقل کرد و سپس در محل مصرف به سطح ولتاژ مورد نیاز کاهش داد.

مزایا:

• امکان انتقال انرژی در فواصل زیاد با تلفات کم
• سهولت در تغییر ولتاژ توسط ترانسفورماتور
• پشتیبانی از شبکه های سه فاز (۳Φ) با راندمان بالا
• هزینه نگهداری کمتر در شبکه های بزرگ

معایب:

• وجود توان راکتیو و نیاز به اصلاح ضریب توان (Power Factor Correction)
• حساسیت تجهیزات الکترونیکی دقیق به نوسانات موج سینوسی
• خطر قوس الکتریکی در کلیدزنی های قدرت بالا

جریان برق صنعتی مستقیم (DC)

جریان DC دارای جهت و مقدار ثابت است. در سیستم های کنترلی و الکترونیکی، از جمله سیستم های اتوماسیون صنعتی، PLC، درایو موتورها و باتری های UPS به طور گسترده استفاده می شود.

مزایا:

• مناسب برای کنترل دقیق در سیستم های اتوماسیون
• سازگاری بالا با مدارات منطقی و الکترونیکی
• پاسخ سریع در سیستم های دینامیکی

معایب:

• دشواری در انتقال در فواصل طولانی
• عدم امکان استفاده از ترانسفورماتور برای تغییر ولتاژ
• هزینه بالاتر در ولتاژهای زیاد

در بسیاری از کارخانه های مدرن، سیستم ترکیبی AC/DC استفاده می شود. برای مثال، توان اصلی کارخانه توسط شبکه AC تأمین می شود، اما بخش های کنترل، اندازه گیری و فرمان از طریق مبدل های DC تغذیه می شوند. چنین طراحی هایی موجب افزایش بهره وری و کاهش تلفات انرژی در سیستم برق صنعتی می شود.

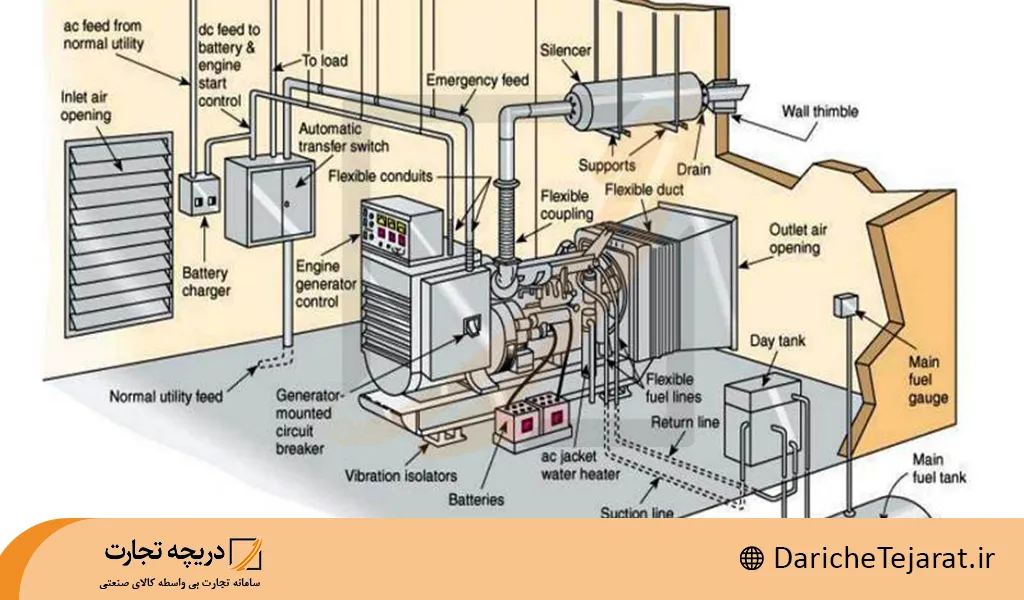

اجزای اصلی سیستم برق صنعتی

یک شبکه ی برق صنعتی پیشرفته از اجزای متعددی تشکیل شده است که هر کدام وظیفه ای حیاتی در عملکرد پایدار و ایمن سیستم بر عهده دارند. در ادامه، مهم ترین عناصر این ساختار را بررسی می کنیم.

تابلو برق صنعتی

تابلو برق، مرکز توزیع و فرمان سیستم است. این تابلوها شامل کلیدها، فیوزها، کنتاکتورها، رله ها، PLC، و تجهیزات حفاظتی هستند و نقش حیاتی در کنترل جریان، توزیع انرژی و حفاظت از مدارها دارند. انتخاب و طراحی تابلو باید متناسب با ظرفیت بار، شرایط محیطی، نوع جریان (AC/DC) و سطح حفاظت IP انجام گیرد.

موتور و درایو

موتورها قلب تپنده خطوط تولید هستند. آن ها انرژی الکتریکی را به انرژی مکانیکی تبدیل می کنند. درایوها (VFD – Variable Frequency Drive) کنترل کننده ی سرعت و گشتاور موتورها هستند و به بهینه سازی مصرف انرژی کمک می کنند. تجهیزات اتوماسیون و کنترل شامل انتخاب درایو مناسب برای موتورهای صنعتی از تصمیمات حیاتی مهندسان برق است.

ترانسفورماتور

ترانسفورماتورها مبدل های ولتاژی هستند که انرژی را بین سطوح مختلف انتقال می دهند. نوع ترانس با توجه به موقعیت نصب (قدرت، توزیع یا ایزولاسیون) انتخاب می شود. در شبکه های برق صنعتی، ترانسفورماتور علاوه بر تنظیم سطح ولتاژ، نقش مهمی در کاهش تلفات و بهبود کیفیت توان دارد.

پیشنهاد تجاری: تجهیزات انتقال نیرو و ترانسفورماتور

کابل و باس بار

کابل ها وظیفه ی انتقال توان الکتریکی بین تجهیزات را دارند. انتخاب کابل باید بر اساس سطح جریان، طول مسیر، شرایط محیطی و دمای مجاز انجام گیرد. در مسیرهای پرجریان، از باس بارهای آلومینیومی یا مسی استفاده می شود که علاوه بر استحکام، قابلیت عبور جریان زیاد را بدون افت ولتاژ دارند.

سیستم های ایمنی و حفاظتی

حفاظت از تجهیزات در برابر اضافه جریان، اتصال کوتاه، نشتی جریان و افزایش حرارت از ضروریات هر سیستم برق صنعتی است. این حفاظت ها با خرید تجهیزات حفاظت صنعتی تامین میشود. تجهیزاتی مثل فیوزها، کلیدهای خودکار (MCB/MCCB)، رله های حفاظتی، سیستم ارتینگ و کلیدهای نشتی جریان (RCD) تأمین می شود.

به نقل از fsg.com :

At the heart of any industrial electrical system are the components that ensure safe and efficient power distribution. These include:

• Transformers: Convert a given input voltage to a different output voltage to match specific equipment needs.
• Switchgear: A combination of devices — including circuit breakers, fuses, and switches, that control, protect, and isolate circuits.
• Motors and Drives: A motor generates force by converting electrical energy into mechanical energy. A drive controls the electrical energy sent to the motor, indirectly controlling its speed and torque.
• Control Panels: An enclosure, usually a metal box, that houses electrical components like circuit breakers, relays, and PLCs to monitor, control, and protect machines and electrical processes.
• Wiring and Cabling: Delivers consistent power and data across large facilities.

در قلب هر سیستم الکتریکی صنعتی، اجزایی وجود دارند که توزیع برق ایمن و کارآمد را تضمین می کنند. این اجزا عبارتند از:

• ترانسفورماتورها: ولتاژ ورودی داده شده را به ولتاژ خروجی متفاوتی تبدیل می کنند تا با نیازهای خاص تجهیزات مطابقت داشته باشد.
• تابلو برق: ترکیبی از دستگاه ها – شامل قطع کننده های مدار، فیوزها و سوئیچ ها – که مدارها را کنترل، محافظت و ایزوله می کنند.
• موتورها و درایوها: یک موتور با تبدیل انرژی الکتریکی به انرژی مکانیکی، نیرو تولید می کند. یک درایو، انرژی الکتریکی ارسال شده به موتور را کنترل می کند و به طور غیرمستقیم سرعت و گشتاور آن را کنترل می کند.
• تابلوهای کنترل: محفظه ای، معمولاً یک جعبه فلزی، که اجزای الکتریکی مانند قطع کننده های مدار، رله ها و PLCها را برای نظارت، کنترل و محافظت از ماشین ها و فرآیندهای الکتریکی در خود جای می دهد.
• سیم کشی و کابل کشی: برق و داده های ثابت را در تأسیسات بزرگ ارائه می دهد.

تابلو برق صنعتی و اجزای آن

تابلو برق صنعتی به عنوان مرکز کنترل و توزیع انرژی، مهم ترین بخش فیزیکی هر سیستم برق صنعتی محسوب می شود. وظیفه ی اصلی آن، تقسیم انرژی الکتریکی بین مدارها، حفاظت از تجهیزات و کنترل فرآیندهای مختلف تولید است. تابلوها بر اساس نوع عملکرد به سه گروه اصلی تقسیم می شوند:

• تابلوهای توزیع (Distribution Panels): برای تغذیه بارهای مختلف کارخانه از یک منبع مشترک.
• تابلوهای کنترل (Control Panels): برای مدیریت فرآیندهای صنعتی، شامل PLC، سنسورها و سیستم های اتوماسیون.
• تابلوهای MCC (Motor Control Center): برای راه اندازی، کنترل و حفاظت از موتورها در خطوط تولید.

در طراحی تابلو برق صنعتی باید به عوامل متعددی مانند نوع بار، دمای محیط، رطوبت، ارتعاش، جنس بدنه (فولاد، استیل یا فایبرگلاس)، درجه ی حفاظت IP و استانداردهای بین المللی IEC 61439 توجه شود.

در فرآیند طراحی و ساخت تابلو برق صنعتی، جانمایی تجهیزات داخلی، سیم کشی منظم، برچسب گذاری دقیق و تهویه مناسب اهمیت ویژه ای دارد. رعایت فاصله ی عایقی بین فازها، نصب سیستم ارت مطمئن و استفاده از تجهیزات ایمنی مانند کلیدهای قفل دار، از الزامات مهندسی ایمنی است.

ایمنی در تابلو برق صنعتی، موضوعی است که به هیچ وجه نباید نادیده گرفته شود. رعایت دستورالعمل های استاندارد، تست های دوره ای عایق، قفل گذاری کلیدها (Lockout)، استفاده از علائم هشدار و پوشش های حفاظتی از خطرات برق گرفتگی و قوس الکتریکی جلوگیری می کند.

اصول و مبانی برق صنعتی

درک اصول و مبانی برق صنعتی، پایه ی تمام طراحی ها و تحلیل های مهندسی در صنایع است. مهندسان برق و تکنسین ها برای اجرای هر پروژه باید تسلط کامل بر پارامترهای اصلی سیستم های الکتریکی داشته باشند تا بتوانند سیستم های ایمن، پایدار و کارآمد طراحی کنند. سه پارامتر بنیادی در هر مدار الکتریکی عبارت اند از:

• جریان (I): نرخ عبور بار الکتریکی در واحد زمان، که بر حسب آمپر (A) اندازه گیری می شود. جریان، عامل اصلی انتقال انرژی در مدار است و مقدار زیاد آن ممکن است موجب گرمایش بیش ازحد و آسیب به تجهیزات برق صنعتی شود.
• ولتاژ (V): اختلاف پتانسیل الکتریکی بین دو نقطه از مدار که نیروی محرکه ی حرکت جریان را ایجاد می کند. ولتاژ در سیستم های صنعتی می تواند از چند ولت در مدارات کنترلی تا چند کیلوولت در سیستم های قدرت متغیر باشد.
• توان (P): بیانگر میزان کار الکتریکی انجام شده در واحد زمان است. توان طبق رابطه ی P=V×IP = V \times IP=V×I تعریف می شود و در سیستم های سه فاز، محاسبه ی توان کل با در نظر گرفتن ضریب توان و زاویه ی فاز بین جریان و ولتاژ صورت می گیرد.

در بیشتر صنایع از سیستم سه فاز 3-Phase استفاده می شود. مزیت اصلی سیستم سه فاز نسبت به تک فاز در تأمین توان یکنواخت، کاهش تلفات، استفاده ی بهینه از سطح مقطع کابل و افزایش راندمان تجهیزات است. در سیستم سه فاز، اختلاف فاز ۱۲۰ درجه بین فازها باعث می شود که توان لحظه ای ثابت بماند و لرزش مکانیکی در موتورها و ماشین آلات صنعتی کاهش یابد. مثلا دستگاه بورینگ به دقت زیادی نیاز دارد و کاهش لرزش در این دستگاه مهم است. اما دستگاه بورینگ چیست؟ یک دستگاه cnc مخصوص ایجاد سوراخ روی قطعه، با دقت بالا.

در طراحی تابلو برق صنعتی، درک اصول سه فاز اهمیت ویژه ای دارد. طراح باید توان مصرفی بارها، نحوه ی توزیع جریان بین فازها، و الزامات حفاظتی مانند ارتینگ و فیوزینگ را به درستی محاسبه کند.

همچنین مفاهیم توان ظاهری (kVA)، توان اکتیو (kW) و توان راکتیو (kVAR) باید در انتخاب تجهیزات در نظر گرفته شوند تا از افت توان و افزایش دمای بیش از حد جلوگیری شود.

در نهایت، درک دقیق مبانی برق صنعتی نه تنها برای طراحی، بلکه برای عیب یابی، بهره برداری و تعمیرات سیستم های قدرت در کارخانه ها حیاتی است؛ زیرا هر خطا در محاسبات پایه ای می تواند منجر به افت ولتاژ، ناپایداری سیستم یا آسیب به تجهیزات برق صنعتی شود.

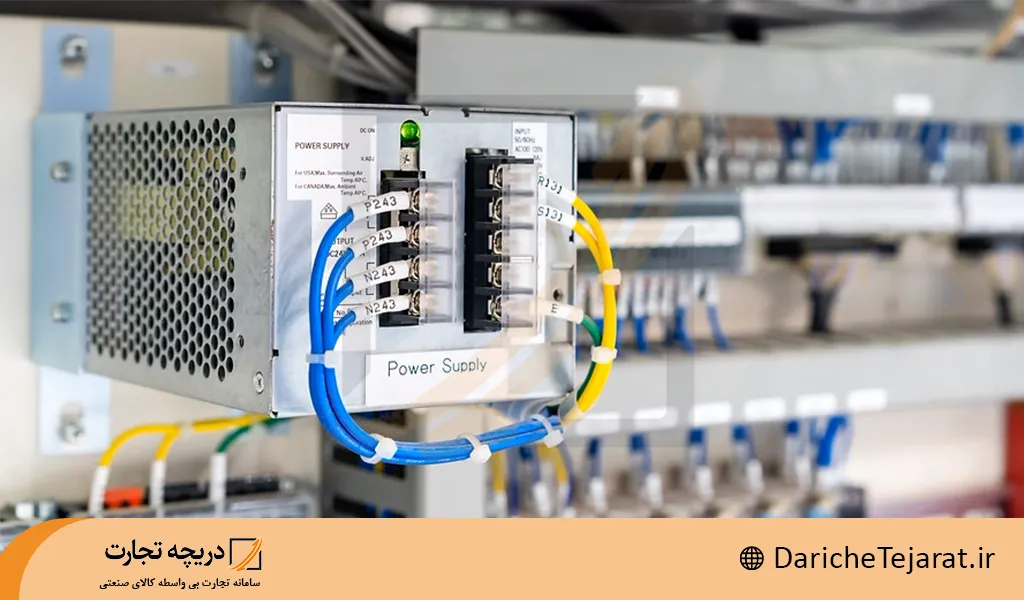

کاربردهای برق صنعتی در صنایع مختلف

برق صنعتی به عنوان زیرساخت حیاتی در تمام صنایع شناخته می شود و حضور آن برای تداوم تولید، کنترل فرآیند و ایمنی الزامی است. بدون وجود سیستم های قدرت و کنترل صنعتی، هیچ کارخانه ای قادر به تولید پایدار و دقیق نخواهد بود.

در صنایع دقیق تر مانند داروسازی، خودروسازی، صنایع غذایی و الکترونیک، تمرکز اصلی بر اتوماسیون صنعتی و کنترل فرآیند است. سیستم های PLC، حسگرهای دیجیتال، درایوها (VFD) و شبکه های ارتباطی صنعتی مانند Modbus یا Profibus به طور گسترده برای کنترل سرعت، دما، فشار و رطوبت استفاده می شوند. کارکرد دستگاه cnc نیز وابستگی زیادی به برق صنعتی دارد. دستگاه cnc چیست؟ یک سیستم کامپیوتری بسیار دقیق و هوشمند برای تولید قطعات مختلف.

در صنایع سنگین مانند فولاد، سیمان، پتروشیمی و معادن، سیستم های برق صنعتی نقش محوری در تأمین انرژی ماشین آلات عظیم دارند. موتورهای سه فاز با توان های بالا برای راه اندازی نوار نقاله ها، پمپ های سانتریفیوژ، کوره های الکتریکی و کمپرسورها به کار می روند. در چنین محیط هایی، تجهیزات باید تحمل جریان های بالا، حرارت زیاد و ارتعاش مکانیکی را داشته باشند.

در صنایع معدنی، برق صنعتی برای تغذیه ی سیستم های حفاری، خردایش و نوار نقاله ها حیاتی است، و نصب قطعات منبع تغذیه و توزیع برق مناسب، بسیار مهم است، در حالی که در صنعت نفت و گاز، سیستم های ضدانفجار (Explosion Proof) و تجهیزات با گواهی ATEX مورد استفاده قرار می گیرند.

به طور کلی، کاربرد برق صنعتی تنها محدود به تأمین توان نیست؛ بلکه شامل کنترل، پایش، ایمنی، بهینه سازی مصرف انرژی و هوشمندسازی فرآیندها نیز می شود. این گستره ی وسیع کاربرد، اهمیت خرید تجهیزات اتوماسیون و کنترل باکیفیت و استاندارد را دوچندان می کند.

پیشنهاد تجاری: آگهی های قطعات منبع تغذیه و توزیع

راهنمای انتخاب تجهیزات برق صنعتی مناسب

انتخاب تجهیزات برق صنعتی فرآیندی پیچیده و فنی است که نیازمند آگاهی از الزامات طراحی، شرایط محیطی و استانداردهای ایمنی است. انتخاب نادرست می تواند منجر به کاهش راندمان، خطر آتش سوزی یا حتی توقف کامل خطوط تولید شود. در انتخاب تجهیزات باید موارد زیر به دقت بررسی شود:

انتخاب تابلو برق صنعتی

تابلو برق باید متناسب با توان کل سیستم، نوع بار (موتوری، مقاومتی یا ترکیبی)، و شرایط محیطی انتخاب شود. در محیط های دارای گرد و غبار، رطوبت یا گازهای خورنده، تابلو باید دارای درجه ی حفاظت بالا (IP65 یا بالاتر) باشد. همچنین جنس بدنه (فولاد، استیل ضدزنگ یا فایبرگلاس) باید با محیط کاری مطابقت داشته باشد.

انتخاب کابل و هادی

کابل ها باید از نظر سطح مقطع، نوع عایق (PVC، XLPE یا نسوز)، مقاومت در برابر دما، ارتعاش و خوردگی انتخاب شوند. طول مسیر و افت ولتاژ مجاز نیز از عوامل تعیین کننده در انتخاب کابل هستند. شرکت هایی که در زمینه ی خرید انواع سیم و کابل صنعتی فعالیت دارند، معمولاً مشخصات فنی کابل ها را بر اساس استانداردهای ISIRI و IEC 60228 ارائه می کنند.

کیفیت توان

در کارخانه ها، وجود هارمونیک ها و افت ولتاژ می تواند عملکرد تجهیزات حساسی مانند درایوها، PLC و سنسورها را مختل کند. تجهیزات برق ups ، فیلترهای هارمونیکی و خازن های اصلاح ضریب توان، برای پایداری سیستم توصیه می شود.

هزینه کل مالکیت

در انتخاب تجهیزات نباید تنها به قیمت اولیه توجه کرد؛ بلکه هزینه های نصب، نگهداری، تعمیرات و مصرف انرژی نیز باید در محاسبات لحاظ شوند. گاهی خرید تجهیزات باکیفیت بالاتر و برند معتبر از نظر اقتصادی در بلندمدت به صرفه تر است.

در نهایت، همکاری با شرکت های معتبر در حوزه ی فروش تجهیزات برق صنعتی و خرید تجهیزات اتوماسیون و کنترل تضمین کننده ی عملکرد ایمن و پایدار سیستم های قدرت است.

ایمنی در برق صنعتی

ایمنی در سیستم های برق صنعتی، یکی از ارکان اصلی مهندسی برق است. کوچک ترین خطا در طراحی یا بهره برداری می تواند پیامدهای فاجعه باری مانند برق گرفتگی، آتش سوزی یا انفجار به همراه داشته باشد. تجهیزات حفاظت صنعتی یک سرمایه گذاری بسیار مهم و پر بازده هم از نظر مالی و هم از نظر جانی محسوب میشود.

خطرات اصلی در محیط های صنعتی

خطرات برق صنعتی شامل تماس مستقیم با هادی های برق دار، خرابی سیستم ارت، قوس الکتریکی در هنگام کلیدزنی، اضافه بار در کابل ها و اتصالات، و تجمع گردوغبارهای رسانا در تابلوهاست.

اصول قفل گذاری و تگ گذاری (Lockout/Tagout)

یکی از الزامات کلیدی در عملیات تعمیر و نگهداری، اجرای روش Lockout/Tagout است. این روش به معنای قفل کردن تجهیزات برقی در وضعیت خاموش و الصاق برچسب هشدار برای جلوگیری از وصل ناگهانی جریان برق است. رعایت این اصل طبق دستورالعمل های استاندارد OSHA 1910.147 از بروز بسیاری از حوادث جلوگیری می کند.

استانداردهای ایمنی

سازمان های بین المللی مانند IEC، OSHA و NFPA مقررات دقیقی برای ایمنی برق صنعتی تدوین کرده اند.
استاندارد NFPA 70E جزئیات ایمنی در برابر قوس الکتریکی و کار در محیط های ولتاژ بالا را شرح می دهد، در حالی که استاندارد IEC 60364 اصول طراحی ایمن شبکه های فشار ضعیف را بیان می کند.

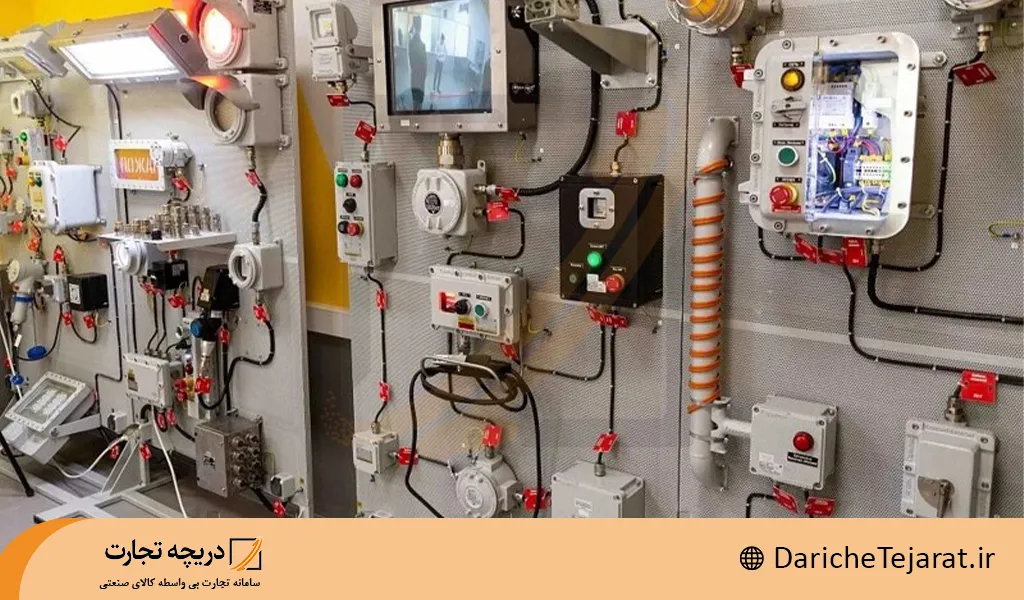

تجهیزات ایمنی فردی (PPE)

کارکنان باید از تجهیزات حفاظت فردی متناسب با نوع کار استفاده کنند؛ شامل دستکش عایق، کفش ایمنی دی الکتریک، عینک ضدقوس، لباس نسوز و کلاه عایق. این تجهیزات باید دارای گواهی ایمنی معتبر و بر اساس سطح انرژی حادثه خیز (Arc Flash Energy) انتخاب شوند.

در نهایت، اجرای برنامه های آموزشی منظم، تست دوره ای سیستم ارتینگ، بازرسی تابلوهای برق و استفاده از تجهیزات با کیفیت از فروشندگان معتبر برق صنعتی، ضامن سلامت کارکنان و پایداری تجهیزات است.

پیشنهاد تجاری: خرید و فروش تجهیزات حفاظت صنعتی

چالش های رایج در برق صنعتی و راهکارهای مهندسی

سیستم های برق صنعتی در محیط های کاری سنگین و پرتنش فعالیت می کنند؛ بنابراین بروز اشکال در عملکرد آن ها امری طبیعی است. اما درک دقیق دلایل فنی و اتخاذ رویکردهای پیشگیرانه، می تواند از توقف خطوط تولید، خسارت مالی و خطرات ایمنی جلوگیری کند. برخی از چالش های متداول برق صنعتی و راهکارهای تخصصی برای رفع آن ها عبارت اند از:

نوسان ولتاژ (Voltage Fluctuation)

نوسان ولتاژ معمولاً در اثر تغییرات ناگهانی بار، ضعف در شبکه ی توزیع یا عملکرد نادرست ترانسفورماتورها ایجاد می شود و می تواند به تجهیزات حساس کنترل، موتورها و درایوها آسیب برساند. برای مقابله با این مشکل، استفاده از استابلایزرهای ولتاژ (AVR) و UPS صنعتی جهت تثبیت ولتاژ ضروری است. همچنین نصب فیلترهای هارمونیکی و خازن های اصلاح ضریب توان به منظور جلوگیری از اعوجاج شبکه، طراحی دقیق شبکه ی توزیع و انتخاب کابل ها با سطح مقطع مناسب برای کاهش افت ولتاژ از دیگر راهکارهای مهندسی به شمار می روند.

از سوی دیگر، ارتعاش و لرزش مداوم تجهیزات باعث شل شدن اتصالات، تخریب عایق ها و افزایش احتمال اتصال کوتاه می شود و در موتورهای بزرگ صنعتی اثر مخرب قابل توجهی دارد. برای کاهش این اثرات، تجهیزات باید روی پایه های ضد ارتعاش نصب شوند، بالانس مکانیکی موتورها و بارهای چرخان کنترل گردد و کابل ها به گونه ای انتخاب شوند که انعطاف پذیر و مقاوم در برابر لرزش باشند، ضمن رعایت شعاع خمش مجاز در سیم کشی تابلو برق صنعتی.

افزایش حرارت در تابلوهای برق (Overheating in Panels)

حرارت بیش ازحد یکی از بزرگ ترین تهدیدها برای تجهیزات برق صنعتی به شمار می رود و می تواند عملکرد تابلوهای برق را مختل کند. این گرما معمولاً ناشی از بارگذاری بیش ازحد، تهویه ی ناکافی یا تماس های الکتریکی ناقص ایجاد می شود و اگر کنترل نشود، باعث کاهش طول عمر تجهیزات و افزایش ریسک خرابی می گردد.

برای مدیریت این مسئله، نصب فن ها و سیستم های تهویه ی اجباری در تابلو برق ضروری است تا جریان هوای مناسب برای دفع حرارت فراهم شود. علاوه بر این، استفاده از حسگرهای حرارتی (Thermal Sensors) امکان پایش مستمر دما و هشدار زودهنگام را فراهم می کند. همچنین انتخاب کلیدها و باس بارها باید بر اساس ظرفیت جریان واقعی سیستم و با در نظر گرفتن ضریب اطمینان کافی انجام شود تا تابلو برق صنعتی بتواند بدون افزایش دما و آسیب تجهیزات، جریان مورد نیاز خطوط تولید را تأمین کند.

خرابی درایوها و کنترلرها (Drive/Controller Failure)

درایوها و کنترلرهای صنعتی به دلیل حساسیت بالای الکترونیکی، در برابر نویز، نوسانات برق و افزایش دما آسیب پذیر هستند و عملکرد صحیح خطوط تولید را به خطر می اندازند. برای کاهش این آسیب ها، استفاده از فیلترهای EMI و محافظ های surge در ورودی تغذیه ی درایو ضروری است تا ولتاژهای گذرا و اختلالات شبکه کنترل شوند.

علاوه بر این، تهویه ی مناسب داخل تابلو برق و رعایت فاصله ی استاندارد بین تجهیزات الکترونیکی، از تجمع حرارت و اختلال عملکرد جلوگیری می کند. اجرای برنامه های نگهداری پیشگیرانه (Preventive Maintenance) نیز شامل تمیزکردن بردها، بررسی عملکرد فن ها و اتصالات، باعث افزایش عمر مفید تجهیزات و کاهش احتمال خرابی ناگهانی درایوها و کنترلرها می شود.

در مجموع، کاهش خرابی ها در برق صنعتی نیازمند پایش لحظه ای، طراحی دقیق و نگهداری منظم است. استفاده از سیستم های هوشمند مانیتورینگ مانند Thermal Monitoring و Power Analyzer می تواند به صورت پیوسته سلامت تجهیزات را کنترل کند و هشدارهای لازم را قبل از بروز خطا ارائه دهد.

استانداردها و مشخصات فنی در برق صنعتی

هر سیستم برق صنعتی باید مطابق با مجموعه ای از استانداردها و دستورالعمل های فنی طراحی، نصب و بهره برداری شود. رعایت این استانداردها تضمین کننده ی ایمنی، قابلیت اطمینان و سازگاری تجهیزات در محیط های صنعتی است.

استانداردهای بین المللی کلیدی

• IEC (International Electrotechnical Commission): مرجع اصلی استانداردهای جهانی در حوزه ی تجهیزات برق و اتوماسیون. استانداردهای IEC 60364، IEC 61439 و IEC 60204 از مهم ترین منابع طراحی و ساخت تابلو برق صنعتی هستند.
• IEEE (Institute of Electrical and Electronics Engineers): تمرکز بر طراحی سیستم های قدرت، حفاظت، اتصال زمین و کنترل. استاندارد IEEE 80 درباره ی طراحی شبکه ارت صنعتی بسیار حیاتی است.
• ISIRI سازمان استاندارد و تحقیقات صنعتی ایران: تدوین کننده ی نسخه های بومی شده از استانداردهای بین المللی برای شرایط اقلیمی و صنعتی ایران.
• NEMA (National Electrical Manufacturers Association): استاندارد آمریکایی برای طبقه بندی محفظه ها و تابلوهای برق بر اساس شرایط محیطی و مقاومت در برابر رطوبت، گردوغبار و مواد خورنده.

رده ولتاژها و طبقه بندی سیستم ها

در برق صنعتی، ولتاژها معمولاً به سه سطح تقسیم می شوند:

• فشار ضعیف (LV): تا ۱۰۰۰ ولت (برای مصرف کننده ها، تابلوهای کنترل و سیستم های اتوماسیون)
• فشار متوسط (MV): از ۱ تا ۳۶ کیلوولت (برای ترانسفورماتورها و خطوط توزیع داخلی کارخانه ها)
• فشار قوی (HV): بالاتر از ۳۶ کیلوولت (برای ایستگاه های اصلی و پست های برق)

مشخصات حفاظتی و محیطی

• کلاس حفاظتی IP (Ingress Protection): بیانگر میزان مقاومت تجهیزات در برابر نفوذ گردوغبار و رطوبت است. برای مثال، IP54 برای محیط های عادی و IP66 برای فضاهای مرطوب یا بیرونی مناسب است.
• درجه عایق و دمای کاری: تجهیزات باید بر اساس کلاس حرارتی (مانند B، F یا H) انتخاب شوند تا در دماهای بالا عملکرد ایمن داشته باشند.
• ضریب اطمینان (Safety Factor): در طراحی تجهیزات قدرت، معمولاً بین ۱.۲۵ تا ۱.۵ برابر مقدار نامی لحاظ می شود تا در برابر اضافه بارهای موقت از سیستم حفاظت شود.

رعایت دقیق این مشخصات فنی، شرط اساسی در خرید تجهیزات برق صنعتی است؛ چراکه تجهیزات غیراستاندارد می توانند منجر به کاهش طول عمر، خطرات ایمنی و ناپایداری شبکه برق کارخانه شوند.

تعمیر و نگهداری سیستم برق صنعتی

تعمیر و نگهداری در برق صنعتی، یکی از حیاتی ترین مراحل چرخه ی بهره برداری است. هدف از آن، افزایش طول عمر تجهیزات، جلوگیری از توقف تولید و کاهش هزینه های پیش بینی نشده است. نگهداری صحیح، نیازمند برنامه ریزی دقیق، آموزش پرسنل و پایش مداوم تجهیزات است.

نگهداری پیشگیرانه

این نوع نگهداری بر پایه ی بازرسی و اقدام دوره ای قبل از وقوع خرابی انجام می شود. اقدامات کلیدی عبارت اند از:

• بازرسی منظم تابلو برق صنعتی از نظر دما، صدا، بو و لرزش.
• تست سلامت فیوزها و کلیدهای حفاظتی
• اندازه گیری مقاومت سیستم ارت و بررسی سلامت اتصال زمین.
• تمیزکاری منظم کانال های تهویه و فیلترها برای جلوگیری از تجمع گردوغبار.
• بررسی اتصالات مکانیکی و سفت کردن ترمینال ها برای جلوگیری از جرقه و قوس الکتریکی.

چک لیست ماهانه برای تکنسین ها

داشتن یک چک لیست نگهداری ماهانه از الزامات حرفه ای در برق صنعتی است. این چک لیست باید شامل موارد زیر باشد:

• کنترل دمای اتصالات با ترموویژن یا ترمومتر دیجیتال.
• بررسی سلامت کابل ها از نظر عایق، خم شدگی یا فرسودگی.
• تست عملکرد رله های حفاظتی و تایمرها.
• بازبینی وضعیت درایوها و کنترلرها از نظر نرم افزاری و سخت افزاری.

روش های عیب یابی

در زمان بروز خطا، تشخیص دقیق علت آن اهمیت بالایی دارد. روش استاندارد عیب یابی شامل مراحل زیر است:

1. بررسی مسیر جریان از منبع تا مصرف کننده با استفاده از نقشه ی تک خطی (Single Line Diagram).
2. اندازه گیری افت ولتاژ و جریان غیرعادی در مدارها.
3. تست تجهیزات حفاظتی و بررسی سلامت فیوزها و کلیدها.
4. تحلیل داده های ثبت شده در سیستم های مانیتورینگ برای یافتن الگوهای خرابی تکراری.

در نهایت، استفاده از نرم افزارهای CMMS (Computerized Maintenance Management System) برای ثبت و مدیریت تعمیرات، باعث افزایش دقت، کاهش هزینه و مستندسازی کامل سوابق می شود.

سخن آخر

برق صنعتی به عنوان ستون فقرات فعالیت های تولیدی و اتوماسیون در صنایع مختلف، نقش حیاتی در تأمین توان، کنترل فرآیندها و ایمنی سیستم ها دارد. طراحی دقیق، انتخاب تجهیزات استاندارد، نگهداری پیشگیرانه و رعایت الزامات ایمنی، همگی پایه های عملکرد پایدار و بهینه شبکه های برق صنعتی را شکل می دهند. از تابلو برق صنعتی گرفته تا درایوها، کنترلرها، کابل ها و سیستم های حفاظتی، هر جزء در تحقق بهره وری، کاهش تلفات انرژی و تضمین امنیت کارکنان اهمیت دارد.

در چنین ساختاری، دسترسی به تجهیزات باکیفیت و مطمئن نقشی تعیین کننده دارد و اینجاست که سامانه ی دریچه تجارت با ارائه بستر آنلاین برای فروش تجهیزات برق صنعتی، خرید تجهیزات اتوماسیون و کنترل، خرید انواع سیم و کابل و فروش قطعات الکترونیکی به طور مؤثر این نیاز را پاسخ می دهد. بهره گیری از چنین سامانه ای، علاوه بر سهولت تأمین تجهیزات، موجب افزایش شفافیت، دسترسی به اطلاعات فنی معتبر و ارتقای استانداردهای مهندسی در صنایع کشور می شود و به طور مستقیم به توسعه پایدار و هوشمند برق صنعتی کمک می کند.

سوالات متداول

تفاوت اصلی برق صنعتی با برق خانگی در چیست؟

برق صنعتی در مقایسه با برق خانگی دارای ولتاژ و جریان بالاتر، تجهیزات حفاظتی پیچیده تر و ساختار سه فاز است. در صنایع از تابلو برق صنعتی، باس بار، درایو و ترانسفورماتور برای توزیع و کنترل توان استفاده می شود، در حالی که برق خانگی عمدتاً تک فاز و با توان پایین است.

چرا استفاده از تجهیزات استاندارد در برق صنعتی اهمیت دارد؟

تجهیزات غیراستاندارد باعث افزایش تلفات انرژی، خطر آتش سوزی و کاهش عمر مفید سیستم می شوند. استفاده از تجهیزات دارای استانداردهای IEC، ISIRI و NEMA علاوه بر ایمنی بالا، موجب افزایش راندمان و پایداری سیستم برق صنعتی می گردد.

از کجا می توان تجهیزات برق صنعتی معتبر خریداری کرد؟

برای خرید تجهیزات اتوماسیون و کنترل، خرید انواع سیم و کابل، یا فروش قطعات الکترونیکی و تجهیزات برق صنعتی، بهترین گزینه استفاده از پلتفرم های تخصصی و معتبر است. سامانه ی «دریچه تجارت» با ارائه ی محصولات از برندهای معتبر و مشاوره ی فنی، راهکاری مطمئن و حرفه ای برای تأمین نیازهای صنایع فراهم کرده است.
