در قلمرو مهندسی مواد و طراحی سازهها، درک خواص مکانیکی برای تضمین پایداری و ایمنی حیاتی است. در میان این خواص، چقرمگی یا تافنس جایگاهی کلیدی دارد. چقرمگی نه صرفاً یک خاصیت، بلکه نمایانگر توانایی ماده در جذب انرژی قبل از وقوع شکست فاجعهآمیز است. این ویژگی به ویژه تحت بارهای ضربهای یا شرایط تنشزای متناوب اهمیت پیدا میکند و برای متخصصان متالورژی و طراحی سازه، شناخت عمیق این خاصیت و عوامل مؤثر بر آن، امری ضروری و تعیینکننده است. کنترل کیفیت مواد اولیه و همچنین مواد بازیافتی که از طریق فروش ضایعات فلزی تأمین میگردند، برای تضمین چقرمگی لازم در محصول نهایی، از اهمیت بسزایی برخوردار است.

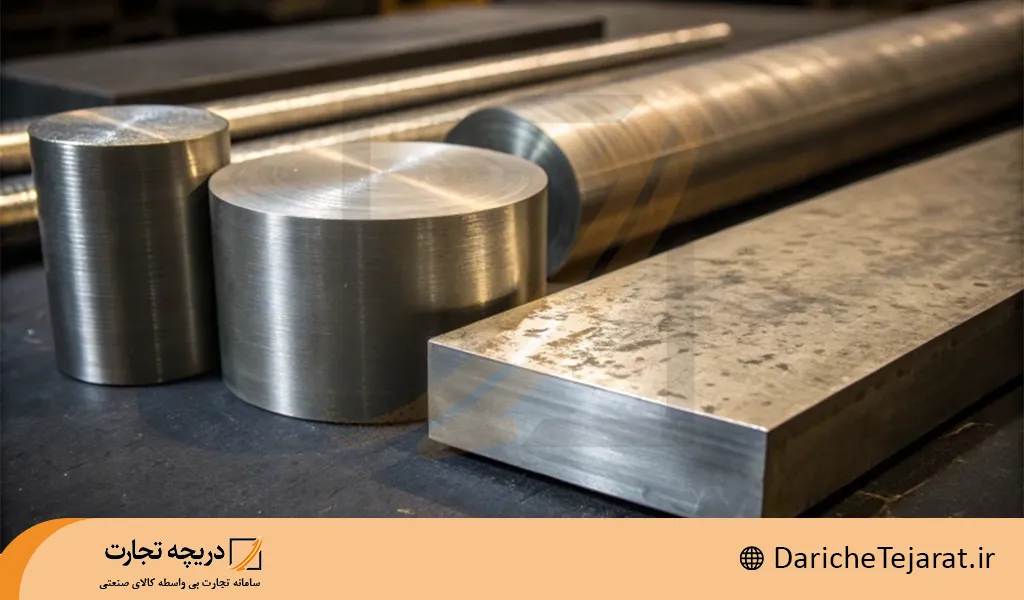

چقرمگی چیست؟
چقرمگی به عنوان توانایی ماده در جذب انرژی قبل از شکست تعریف میشود و مقاومت آن در برابر انتشار ترک را نشان میدهد. از نظر مکانیکی، چقرمگی معادل مساحت زیر منحنی تنش-کرنش تا نقطه شکست است.
این خاصیت نتیجه ترکیب بهینه استحکام (توانایی تحمل تنش بالا) و شکلپذیری (توانایی تغییر شکل پلاستیک) است؛ مادهای که هر دو خاصیت را داشته باشد، انرژی بیشتری جذب کرده و چقرمه محسوب میشود.
تفاوت چقرمگی با استحکام، سختی و شکلپذیری
تفاوت چقرمگی با استحکام:
استحکام به حداکثر نیرویی که ماده میتواند تحمل کند (نقطه تسلیم یا کششی نهایی) اشاره دارد. ماده مستحکم لزوماً چقرمه نیست؛ ممکن است بسیار مستحکم باشد اما به دلیل شکلپذیری کم، ناگهان بشکند. چقرمگی بر جذب انرژی در طول فرآیند شکست تمرکز دارد.
تفاوت چقرمگی با سختی:
سختی به مقاومت سطح در برابر خراش یا فرورفتگی گفته میشود. مواد بسیار سخت (مانند سرامیکها) اغلب شکننده هستند و چقرمگی پایینی دارند. چقرمگی توانایی مقاومت در برابر ضربه حجمی را نشان میدهد، نه فقط مقاومت سطحی.
تفاوت چقرمگی با شکلپذیری:
شکلپذیری نشاندهنده میزان تغییر شکل پلاستیک بدون شکست است. چقرمگی، شکلپذیری را با استحکام ترکیب میکند؛ مادهای که صرفاً شکلپذیر باشد اما استحکام پایینی داشته باشد، چقرمگی کمی خواهد داشت. چقرمگی نیازمند تعادل میان هر دو است.
چرا چقرمگی اهمیت دارد؟
اهمیت چقرمگی از این ناشی میشود که قطعات در شرایط واقعی اغلب تحت بارگذاریهای دینامیکی، ضربهای و در دماهای متغیر قرار میگیرند. چقرمگی بالا تضمینکننده مقاومت ماده در برابر انتشار سریع ترک و شکست ناگهانی تحت این شرایط است. جزئئیات فرایند تولید فولاد ، یکی از حیاتی ترین تعیین کننده های میزان چقرمگی میباشد. مثال کاربردی مثلاً اجزای خودرو، فولاد کشتی که نشان دهد چقرمگی بالا چرا مورد نیاز است.
در صنعت خودرو، قطعات حیاتی مانند شاسی و سیستمهای تعلیق باید چقرمگی بالایی داشته باشند تا در هنگام تصادف، انرژی ضربه را از طریق تغییر شکل کنترلشده جذب کنند و از شکست ترد و آسیب به سرنشینان جلوگیری نمایند. در صنعت کشتیسازی و سازههای دریایی، فولاد بدنه باید چقرمگی بالا داشته باشد تا علاوه بر تحمل ضربه امواج، مقاومت لازم را در برابر شکست ترد ناشی از دمای پایین آب دریا، بخصوص در مناطق سردسیر، حفظ کند.
پیامدهای نبود چقرمگی مناسب در مواد صنعتی

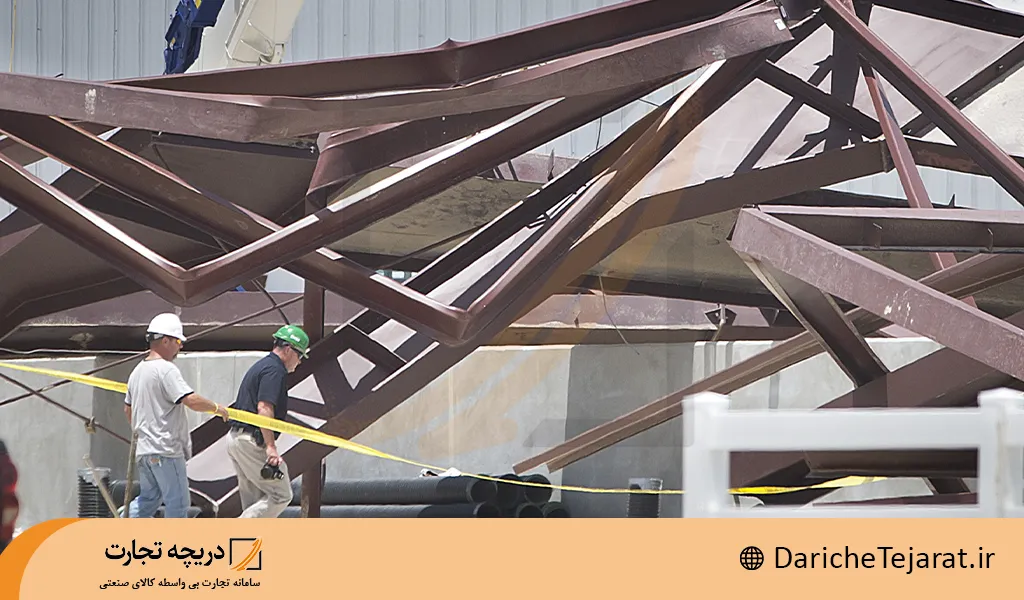

نبود چقرمگی مناسب در مواد، به ویژه در شرایط تنشزا، منجر به شکست ناگهانی و فاجعهآمیز (شکست ترد) میشود که بدون هشدار و تغییر شکل پلاستیک قابل رؤیت رخ میدهد. این نوع شکست میتواند در خطوط لوله تحت فشار یا سازههای ساختمانی در هنگام زلزله، خسارات مالی و جانی جبرانناپذیری به بار آورد. چقرمگی پایین نشاندهنده حساسیت بالای ماده به وجود ترکهای کوچک یا نقصهای داخلی است و از همین رو، کنترل کیفیت و استانداردسازی خرید محصولات میانی فولاد در زنجیره تأمین، برای جلوگیری از این پیامدهای فاجعهبار، اهمیت مضاعفی پیدا میکند.
انواع چقرمگی
مفهوم چقرمگی بر اساس نوع بارگذاری و شرایط شکست، به زیرمجموعههای مختلفی تقسیم میشود که هرکدام با روش خاصی اندازهگیری میگردند.
چقرمگی ضربهای
چقرمگی ضربهای، توانایی ماده در جذب انرژی تحت بارگذاری با نرخ بالا یا ضربه ناگهانی است. این خاصیت توسط آزمونهایی نظیر شارپی و ایزود اندازهگیری میشود و برای قطعاتی که در معرض برخوردهای ناگهانی و ارتعاشات شدید قرار دارند، بسیار حیاتی است. در نرخهای بارگذاری بالا، بسیاری از مواد چقرمگی کمتری از خود نشان میدهند.
چقرمگی شیاری

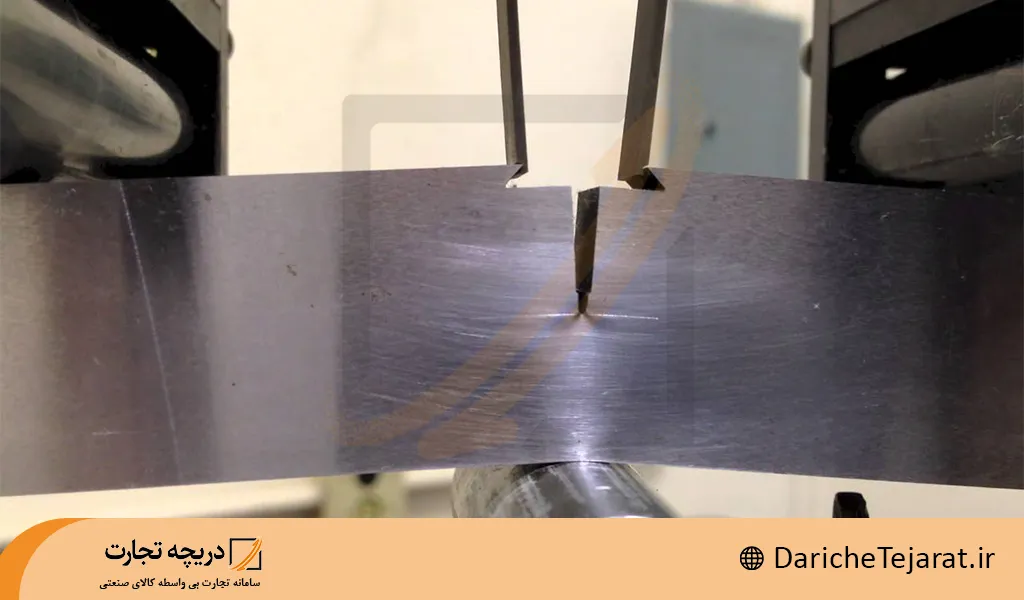

چقرمگی شیاری، مقاومت ماده در برابر شکست در حضور یک شیار یا تمرکز تنش است. این مفهوم اهمیت دارد زیرا اغلب شکستها از نواحی تمرکز تنش در اطراف ناپیوستگیها آغاز میشوند. آزمونهای استاندارد شارپی (با نمونه شیاردار) تا حدودی این خاصیت را شبیهسازی میکنند و پایین بودن چقرمگی شیاری نشاندهنده حساسیت بالای ماده به وجود نقصها است.
چقرمگی شکست
چقرمگی شکست یک خاصیت بنیادین در مکانیک شکست است و مقاومت ذاتی ماده در برابر انتشار ترک را نشان میدهد. این خاصیت به صورت کمی با ضریب شدت تنش بحرانی بیان میشود. حداکثر شدتی از تنش را که در نوک یک ترک میتواند تحمل شود، مشخص میکند. این معیار برای پیشبینی عمر و ایمنی اجزای حاوی ترک، به ویژه در صنایع حساس مانند هوافضا و هستهای، ضروری است.
6 عامل مؤثر در چقرمگی مواد
چقرمگی یک ماده تحت تأثیر عوامل داخلی (ساختاری) و خارجی (عملیاتی) متعددی قرار دارد که باید برای بهینهسازی خواص ماده در نظر گرفته شوند.
1. ترکیب شیمیایی:
در فولادها، افزایش کربن معمولاً استحکام را بالا برده اما با کاهش شکلپذیری، چقرمگی را کاهش میدهد. عناصری مانند نیکل و منگنز چقرمگی را با کاهش دمای انتقال داکتیل-ترد بهبود میبخشند. در مقابل، ناخالصیهایی مانند گوگرد و فسفر با تشکیل فازهای شکننده در مرزهای دانه، چقرمگی را به شدت تضعیف میکنند. نیکل چیست؟ یکی از پر کاربرد ترین عناصر در آلیاژ سازی.
2. ریزساختار:
به طور کلی، ریزساختار با دانههای ریز، چقرمگی بالاتری نسبت به دانههای درشت دارد، زیرا مرزهای دانه بیشتر، انتشار ترک را با مشکل مواجه میسازند. حضور فازهای ثانویه شکننده (مانند سمنتیت ناهمگون) میتواند آغاز ترک را تسهیل کرده و چقرمگی را کاهش دهد. عملیات حرارتی مناسب برای ایجاد ساختار یکنواخت و دانهریز حیاتی است. عملیات حرارتی چیست؟ ترکیبی از عملیات های گداخته سازی، خنک سازی و فشار.
3. دما:
دما یکی از عوامل کلیدی است. در دماهای پایین، بسیاری از مواد دچار پدیده انتقال داکتیل-ترد میشوند، که در آن چقرمگی ناگهان کاهش مییابد. مهندسان باید از این پدیده آگاه بوده و اطمینان حاصل کنند که حداقل دمای کاری سازه بالاتر از دمای انتقال ماده باشد.
4. نرخ بارگذاری:
افزایش نرخ بارگذاری (مانانند در شرایط ضربهای) فرصت تغییر شکل پلاستیک را کاهش میدهد و ماده تمایل بیشتری به شکست ترد از خود نشان میدهد که به معنی کاهش چقرمگی است. آزمونهای چقرمگی باید با در نظر گرفتن نرخ بارگذاری واقعی در شرایط سرویس انجام شوند.
5. تأثیر وجود ترک یا شیار اولیه:
ترکها یا شیارهای اولیه به عنوان تمرکز دهندههای تنش عمل میکنند و تنشهای محلی را در نوک خود به شدت افزایش میدهند. این امر میتواند منجر به آغاز و انتشار سریع ترک، حتی در تنشهای اسمی پایین شود، لذا چقرمگی ماده را به طور مؤثری کاهش میدهد.
6. عملیات حرارتی:
به نقل از samaterials.com :
Heat treatment processes such as quenching and tempering can improve toughness by adjusting the microstructure of the metal. For instance, tempered martensitic steel has a better balance of toughness and strength than untreated martensite.
فرآیندهای عملیات حرارتی مانند کوئنچ و تمپر کردن میتوانند با تنظیم ریزساختار فلز، چقرمگی را بهبود بخشند. به عنوان مثال، فولاد مارتنزیتی تمپر شده نسبت به مارتنزیت بدون عملیات حرارتی، تعادل بهتری از چقرمگی و استحکام دارد.
روشهای اندازهگیری چقرمگی
برای ارزیابی کمی چقرمگی، از روشهای استاندارد شدهای استفاده میشود که شرایط بارگذاری واقعی را شبیهسازی میکنند.
آزمون ضربه: شارپی، ایزود
آزمون شارپی و ایزود رایجترین روشها برای اندازهگیری چقرمگی ضربهای هستند. در این آزمونها، انرژی جذب شده توسط یک نمونه استاندارد شیاردار هنگام شکست در اثر ضربه ناگهانی یک آونگ، اندازهگیری میشود. این انرژی (بر حسب ژول) به عنوان چقرمگی ضربهای ماده ثبت میشود و یک معیار سریع برای ارزیابی مقاومت در برابر شکنندگی دما پایین است.

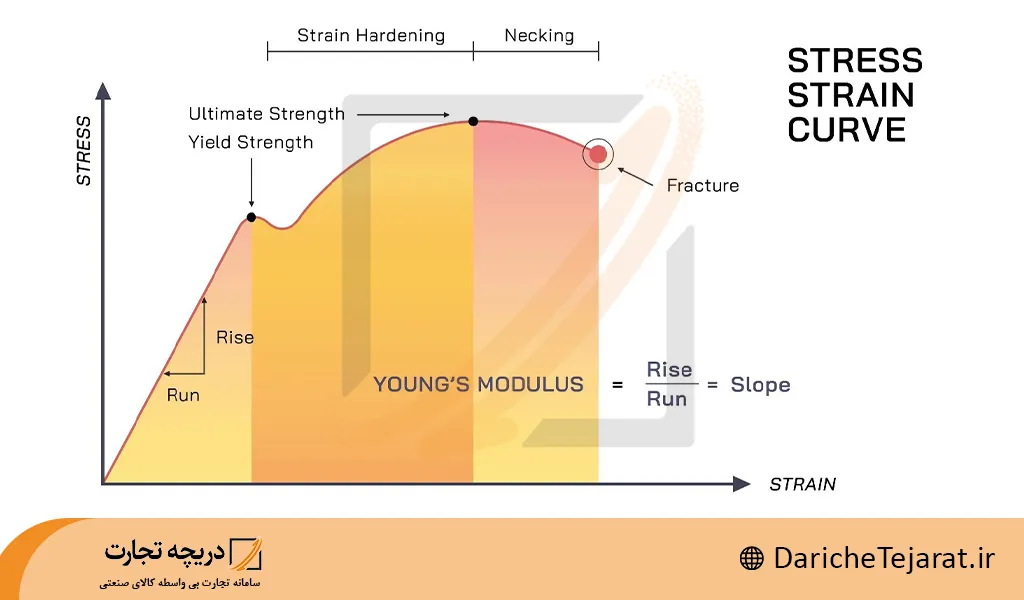

آزمون کشش و محاسبه مساحت زیر منحنی تنش-کرنش
چقرمگی میتواند از طریق دادههای آزمون کشش تک محوری نیز تعیین شود. در این روش، مساحت زیر منحنی تنش-کرنش مهندسی تا نقطه شکست محاسبه میشود که به آن مدول چقرمگی ($U_T$) میگویند. این روش چقرمگی را در شرایط بارگذاری استاتیک اندازهگیری میکند.
استانداردهای مرتبط
استانداردهایی نظیر ASTM E23 و ISO 148 برای آزمونهای ضربه شارپی، و ASTM E1820 برای چقرمگی شکست به کار میروند. پیروی از این استانداردها برای تضمین صحت و قابلیت مقایسه نتایج چقرمگی در سطح جهانی ضروری است.
جدول مقادیر چقرمگی برای مواد مختلف
| ماده | چقرمگی ضربهای شارپی تقریبی (ژول) | توضیحات |
| فولاد ساختمانی (St 37) | 40 – 100 | چقرمگی خوب در دمای محیط |
| فولاد آلیاژی (4340 تلطیف شده) | 80 – 140 | استحکام و چقرمگی بسیار بالا |
| چدن خاکستری | 5 – 10 | چقرمگی بسیار پایین، ترد |
کاربردهای صنعتی مواد با چقرمگی بالا
چقرمگی بالا در سازههای حیاتی و پروژههای بزرگ صنعتی به عنوان یک تضمین ایمنی عمل میکند و از شکست فاجعهآمیز جلوگیری مینماید.
فولاد ساختمانی، اتصالات، مخازن، تجهیزات دریایی
در ساختمانها و پلها، فولاد ساختمانی و اتصالات باید چقرمگی بالا برای جذب انرژی لرزهای و ضربههای محیطی را داشته باشند. مخازن تحت فشار و خطوط لوله انتقال نفت و گاز نیازمند فولادهای با چقرمگی تضمین شده هستند تا در صورت وجود نقص، از پارگی ناگهانی جلوگیری شود. تجهیزات دریایی نیز به دلیل کار در محیطهای سرد و تحت بارهای ضربهای، باید از فولادهای با چقرمگی بالا ساخته شوند. برای این کاربردها، خرید فولاد آلیاژی با خواص مکانیکی مشخص یک الزام است.
چرا در پروژههای بزرگ صنعتی، انتخاب مواد با چقرمگی بالا مهم است
در پروژههای بزرگ، به دلیل حجم بالای انرژی ذخیره شده در سازه، عواقب شکست بسیار گسترده و پرهزینه است. چقرمگی بالا یک حاشیه ایمنی فراهم میکند که در صورت وجود عیوب ساخت یا بارگذاریهای پیشبینی نشده، از انتشار سریع ترک جلوگیری کرده و امکان کشف و تعمیر نقصها را فراهم میآورد. همچنین فروش فولاد ضد زنگ برای رآکتورهای شیمیایی مستلزم تضمین چقرمگی در کنار مقاومت به خوردگی است.
3 اشتباه رایج در انتخاب مواد بر اساس چقرمگی
تصمیمگیری نامناسب در مورد چقرمگی میتواند منجر به شکستهای ناخواسته شود.
1. اشتباه گرفتن چقرمگی با سختی یا استحکام:
یک خطای رایج، تمرکز صرف بر روی استحکام یا سختی است. مادهای که برای تحمل بار بالا انتخاب میشود، ممکن است به دلیل شکلپذیری پایین، چقرمگی بسیار کمی داشته باشد و در برابر ضربه ناگهانی آسیبپذیر باشد. مهندسان باید همواره تعادل بین این خواص را در نظر بگیرند.
2. انتخاب ماده با چقرمگی پایین در شرایط ضربهای یا دمای پایین:
نادیده گرفتن اثر دما و نرخ بارگذاری بر چقرمگی یک اشتباه جدی است. مادهای که در دمای اتاق چقرمه است، ممکن است در دمای پایین یا تحت ضربه ناگهانی، به شدت ترد شود. در هنگام خرید آهن برای سازههایی که در معرض سرمای شدید قرار دارند، باید فولادهایی با DBTT بسیار پایین انتخاب شوند.
3. استفاده از دادههای نامناسب برای محیط کاری:
اتکا به نتایج آزمونهای چقرمگی که در شرایطی متفاوت از محیط کاری واقعی (مانند نرخ بارگذاری یا دما) به دست آمدهاند، میتواند منجر به ارزیابی نادرست از ایمنی قطعه شود. برای کاربردهای حیاتی، آزمونها باید شرایط واقعی سرویس را شبیهسازی کنند.
راهنمای انتخاب مواد با چقرمگی مناسب
انتخاب بهینه ماده نیازمند یک رویکرد سیستماتیک است که تمام عوامل محیطی و عملیاتی را در نظر بگیرد. نکات کلیدی برای مهندسین در انتخاب ماده:
- شناسایی شرایط سرویس: ماهیت بارگذاری (ضربه، استاتیک، چرخهای) و حداقل دمای کاری باید به طور دقیق مشخص شود.
- تعادل خواص: باید مادهای انتخاب شود که هم حداقل استحکام لازم برای تحمل بار و هم حداقل چقرمگی لازم برای تضمین ایمنی و عمر مفید را به طور همزمان برآورده کند.
- مدیریت ریسک نقص: در صورت احتمال وجود ترک، چقرمگی شکست باید به عنوان معیار اصلی انتخاب در نظر گرفته شود.
- بررسی مواد آلیاژی: برای کاربردهای خاص، استفاده از آلیاژهایی مانند خرید فلزات رنگین (مثل آلیاژهای نیکل یا مس) که ترکیب منحصر به فردی از چقرمگی و مقاومت شیمیایی را ارائه میدهند، میتواند مناسب باشد.
جدول مقایسه چند ماده پرکاربرد از نظر چقرمگی، استحکام و سختی:
| ماده | چقرمگی | استحکام | سختی |
| فولاد کم کربن (SAE 1018) | بالا | متوسط | پایین |
| فولاد ابزار (D2) | پایین | بالا | بسیار بالا |
| فولاد آلیاژی (4140 تمپر شده) | بالا | بالا | متوسط-بالا |
تاثیر عملیات سطحی (نیتراسیون، کربوراسیون) بر چقرمگی
عملیاتهای سطحی برای افزایش سختی و مقاومت به سایش سطح انجام میشوند و تأثیر متفاوتی بر چقرمگی هسته و سطح میگذارند.
کربوراسیون
کربوراسیون یک لایه سطحی سخت (با کربن بالا و ساختار مارتنزیت) ایجاد میکند که چقرمگی پایینی دارد. اما هسته قطعه چقرمه باقی میماند و مقاومت خوبی در برابر ضربه فراهم میکند. کنترل دقیق عمق لایه برای حفظ این تعادل میان سختی سطح و چقرمگی هسته حیاتی است. این فرآیند اغلب نیازمند تجهیزاتی مانند فروش دستگاه نورد است.
نیتراسیون
نیتراسیون یک لایه سطحی بسیار سخت حاوی نیتریدها ایجاد میکند. این لایه سطحی ذاتاً شکننده است، اما به دلیل دمای پایین فرآیند، تأثیر کمتری بر چقرمگی هسته دارد. تنشهای فشاری پسماند ایجاد شده در سطح نیتریده، میتواند مقاومت در برابر آغاز ترکهای سطحی را افزایش دهد و به طور غیرمستقیم به حفظ چقرمگی قطعه کمک کند.
بررسی چقرمگی در فولادهای بازپخت شده
بازپخت یک عملیات حرارتی است که هدف آن نرم کردن ماده، کاهش تنشهای پسماند و تولید ریزساختاری یکنواخت (اغلب فریت و پرلیت درشت) است. این فرآیند با کاهش سختی و افزایش شکلپذیری، به طور قابل توجهی چقرمگی فولاد را بهبود میبخشد. فولادهای بازپخت شده به دلیل ساختار کم تنش و نرم، انرژی بیشتری را قبل از شکست جذب میکنند و برای فرآیندهای شکلدهی گسترده مناسب هستند. کنترل دقیق دما در این فرآیند نیازمند استفاده از تجهیزاتی مانند خرید کوره ذوب آهن با کنترل دمایی بالا است.
تاثیر جوشکاری نادرست بر افت چقرمگی
جوشکاری نامناسب میتواند تأثیر مخربی بر چقرمگی بگذارد و یکی از دلایل اصلی شکست سازهها است. مثلا جوشکاری آرگون که نیاز به دقت و مهارت زیادی دارد، اگر اشتباه انجام شود میتواند از یکی از موثرترین جوشکاری های فولاد و فلزات، به بدترین تبدیل شود.
- درشت شدن دانهها در HAZ: حرارت بالای جوشکاری میتواند منجر به درشت شدن دانهها در منطقه متأثر از حرارت (HAZ) شود که به شدت چقرمگی را کاهش میدهد.
- تشکیل فازهای ترد: سرد شدن سریع در جوشکاری میتواند ساختارهای سخت و شکننده مانند مارتنزیت را در HAZ ایجاد کند که مستعد ترکهای سرد هستند.
- عیوب جوش: وجود تخلخل، آخال یا عدم نفوذ، به عنوان تمرکز دهندههای تنش عمل کرده و چقرمگی را کاهش میدهند.
برای مقابله با این پدیده، استفاده از پیشگرمایش، عملیات حرارتی پس از جوشکاری (PWHT) برای کاهش تنشها و استفاده از خرید محصولات میانی فولاد با ناخالصیهای کنترل شده برای جوشکاری، ضروری است. همچنین در فرآیند فروش تجهیزات جداسازی فولاد بر کیفیت مواد اولیه تأکید میشود.
سخن آخر
چقرمگی یا تافنس، یک معیار حیاتی برای سنجش مقاومت سازهها در برابر شکست تحت بارهای ضربهای، دماهای پایین و حضور نقصهای ساختاری است. درک جامع از چگونگی تعامل چقرمگی با استحکام و سختی، و تأثیر عوامل محیطی و فرآیندی (مانند جوشکاری و عملیات حرارتی) بر آن، برای مهندسان ضروری است. انتخاب ماده مناسب نه تنها به معنای برآورده کردن نیازهای استحکامی است، بلکه تضمین بقای سازه در شرایط بحرانی نیز محسوب میشود. برای اطلاعات بیشتر در مورد تجارت مواد فلزی و محصولات فولادی مورد نیاز صنعت، میتوانید به سامانه دریچه تجارت مراجعه فرمایید.
شماره تماس استعلام قیمت: 02192005590
سؤالات متداول
چقرمگی شکست چه تفاوتی با چقرمگی ضربهای دارد و چه زمانی باید از هر کدام استفاده کرد؟
چقرمگی شکست یک خاصیت بنیادی است که مقاومت ذاتی ماده را در برابر انتشار ترکهای از قبل موجود، در شرایط بارگذاری استاتیک یا بسیار آهسته، به صورت کمی اندازهگیری میکند. این پارامتر برای محاسبه اندازه بحرانی ترک در قطعات بسیار حساس (مانند هواپیما یا رآکتورها) استفاده میشود. K_Ic به مهندسان اجازه میدهد تا پیشبینی کنند که یک ترک تا چه اندازهای میتواند رشد کند پیش از آنکه شکست فاجعهآمیز رخ دهد. در مقابل، چقرمگی ضربهای که با آزمون شارپی (بر حسب ژول) سنجیده میشود، مقاومت ماده را در برابر یک بارگذاری ناگهانی و با سرعت بالا (ضربه) ارزیابی میکند. این معیار بیشتر یک شاخص تجربی برای ارزیابی تمایل ماده به پدیده انتقال داکتیل-ترد در دمای پایین است و به طور معمول برای کنترل کیفیت و کاربردهای تحت ضربه استفاده میشود.
پدیده انتقال داکتیل-ترد (DBTT) چه تأثیری بر انتخاب مواد در صنعت نفت و گاز دارد و چگونه میتوان آن را مدیریت کرد؟
پدیده انتقال داکتیل-ترد به تغییر ناگهانی رفتار شکست مواد (از شکلپذیر به ترد) در اثر کاهش دما گفته میشود. این پدیده در صنعت نفت و گاز، به ویژه برای خطوط لوله، مخازن و سکوهای دریایی که در محیطهای سرد کار میکنند، یک تهدید جدی است. اگر دمای سرویس قطعه پایینتر از DBTT ماده باشد، ماده مستعد شکست ترد ناگهانی خواهد شد که خطر انفجار یا پارگی سازه را به شدت بالا میبرد. مدیریت این پدیده از طریق انتخاب فولادهای آلیاژی ویژه (حاوی نیکل یا منگنز) انجام میشود که دمای DBTT را به شدت کاهش میدهند. همچنین، کنترل ریزساختار با عملیات حرارتی دقیق برای ایجاد ساختار ریزدانه و یکنواخت و تأیید چقرمگی از طریق آزمونهای شارپی در دمای عملیاتی، از جمله راهکارهای ضروری هستند.
چگونه میتوان تعادلی بین استحکام بالا و چقرمگی در فولادهای آلیاژی برقرار کرد؟
ایجاد تعادل بین استحکام بالا و چقرمگی یک چالش مهندسی است زیرا این دو خاصیت اغلب در تضاد هستند. بهترین روش برای دستیابی به این تعادل در فولادهای آلیاژی، استفاده از فرآیند کوئنچ و تمپر (آنیل تلطیف) است. در این روش، ابتدا با کوئنچ، استحکام بالا (تشکیل مارتنزیت) به دست میآید و سپس با فرآیند تمپر (گرمایش مجدد تا دمای مشخص)، بخشی از سختی کاسته شده و شکلپذیری ماده به طور قابل توجهی افزایش مییابد که نتیجه آن بهبود چقرمگی است. کنترل دقیق دمای تمپر امکان تنظیم دقیق خواص نهایی را فراهم میکند. علاوه بر این، استفاده از عناصر آلیاژی که ساختار ریزدانه ایجاد میکنند، به طور همزمان استحکام و چقرمگی را بهبود میبخشد، زیرا مرزهای دانه ریز، مقاومت به حرکت نابجاییها و همچنین انتشار ترک را افزایش میدهند.
